Электрические калориферы ЭК (электрокалориферы)

Электрокалориферы ЭК: технические условия

Электрокалориферы ЭК нагревают воздух, количество химических веществ в котором должно соответствовать нормам ГОСТ 12.1.005 – 88, а запыленность - 0,15 мг/м3 без содержания каких-либо липких или волокнистых материалов, особенно в системе воздушного отопления или в сушильных установках.

Общие параметры

В своем составе такой электрокалорифер имеет трубчатый нагреватель, который при помощи стального оребрение толщиной в 0,50 мм значительно увеличивает площадь нагрева. Каждая из секций устройства соединена между собой «звездочкой». В конструкции предусмотрено, что секции могут работать независимо друг от друга в различных режимах, которые составляют 25, 50, 75 и даже 100% установленной мощности. Чаще всего электрокалориферы работают номинально в продолжительном режиме.
ТУ 3442-006-57375659-2003

Назначение и эксплуатационные правила

Электрокалориферы, в основном, предназначены для нагревания воздуха, который содержит определенное количество химических элементов, а также пыль, не превышающая 0,15 мг/м3. Описание допустимых химических свойств воздуха можно найти в ГОСТе 12.1.005 – 88. Кроме того, в воздушной системе отопления и в сушильных установках не должно находиться липких, или волокнистых веществ.
Устройство считается работоспособным, и отвечающим всем требованиям, если, к примеру, температура на его оребрении нагревателей не превышает 150 градусов по Цельсию.
Сертификат соответствия № РОСС RU.МГ01.В01464.

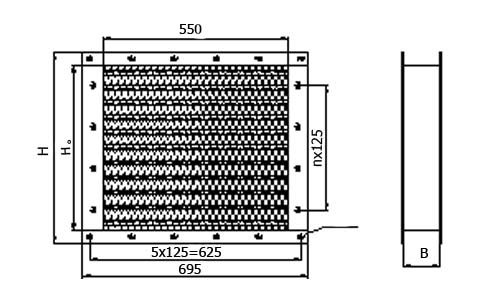

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, ММ

Условное обозначение	Габаритные размеры, мм			Nотв	n	Количество ТЭН
	H	H0	B
Электрокалорифер ЭК-6	190	140	140	14	0	3
Электрокалорифер ЭК-12	300	250	140	16	1	6
Электрокалорифер ЭК-18	300	250	140	16	1	9
Электрокалорифер ЭК-24	300	250	140	16	1	12
Электрокалорифер ЭК-30	300	250	180	16	1	15
Электрокалорифер ЭК-42	545	495	180	20	2	21
Электрокалорифер ЭК-60	545	495	180	20	2	24
Электрокалорифер ЭК-90	690	590	180	20	3	36
Электрокалорифер ЭК-100	690	590	180	20	3	42
