Калориферы стальные пластинчатые КВС, КВБ

Из категории

Калориферы водяные и паровые, электрические

Калориферы стальные пластинчатые КВС, КПС, КВБ, КПБ: технические данные

Пластинчатые калориферы КВС из стали, в основном, нагревают воздух, который содержит определенное количество химических агрессивных веществ согласно описанию ГОСТ 12.1005 – 88, запыленность не более 0,15 мг/м3. В не должно быть липких и волокнистых материалов, в частности в системе воздушного отопления, а также в сушильной установке.

Общие параметры

В состав пластинчатых калориферов КВС, КПБ из стали входят теплоотдающие трубки размером 15х(2-2,8) мм, которые имеют оребрение из стальных пластин (их толщина, как правило, не превышает 0,5 мм).
В качестве теплоносителей выступают вода и пар.
Изготавливаются калориферы:
- с №1 по № 5 в шести ходовом и одно ходовом исполнении;
- с номеров 6 по 12 – в четырех ходовом и одноходовом исполнении.
ДКЦТ 6351.006 ТУ

Назначение и правила эксплуатации

Калориферы созданы для того, чтобы нагревать воздух, содержащий определенное количество химических агрессивных веществ согласно нормам ГОСТ 12.1005 – 88. Запыленность помещения не должна превышать 0,15 мг/м3. Если в воздухе обнаружены липкие, или же волокнистые материалы, то включать калорифер категорически не рекомендуется. Теплоноситель должен работать в рабочем давлении в 1,2 МПа, а его внутренняя температура не превышать 150 градусов по Цельсию.

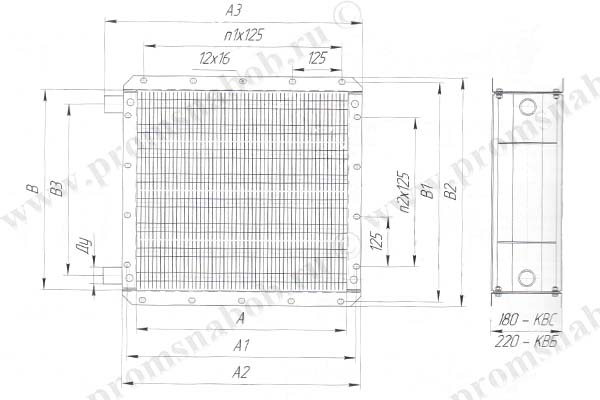

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Условное обозначение	Размеры, мм								n1	n2	Dy
Условное обозначение	А	А1	А2	А3	В	В1	В2	В3	n1	n2	Dy
КВС-1; КВБ-1	530	578	602	650	378	426	450	305	4	2	32
КВС-2; КВБ-2	655	703	727	775	378	426	450	305	5	2	32
КВС-3; КВБ-3	780	828	852	900	378	426	450	305	6	2	32
КВС-4; КВБ-4	905	953	977	1025	378	426	450	305	7	2	32
КВС-5; КВБ-5	1155	1203	1227	1275	378	426	450	305	9	2	32
КВС-6; КВБ-6	530	578	602	650	503	551	575	430	4	3	32
КВС-7; КВБ-7	655	703	727	775	503	551	575	430	5	3	32
КВС-8; КВБ-8	780	828	852	900	503	551	575	430	6	3	32
КВС-9; КВБ-9	905	953	977	1025	503	551	575	430	7	3	32
КВС-10; КВБ-10	1155	1203	1227	1275	503	551	575	430	9	3	32
КВС-11; КВБ-11	1655	1703	1727	1775	1003	1051	1075	912	13	7	50
КВС-12; КВБ-12	1655	1703	1727	1775	1503	1551	1575	1392	13	11	50

Технические характеристики калориферов КВС

Наименование показателя	Типоразмер калорифера
Наименование показателя	КВС-1	КВС-2	КВС-3	КВС-4	КВС-5	КВС-6	КВС-7	КВС-8	КВС-9	КВС-10	КВС-11	КВС-12
Производительность по воздуху, м³ /ч	2000	2500	3150	4000	5000	2500	3150	4000	5000	6300	16000	25000
Производительность по теплу, кВт	28,7	36,3	43,9	51,9	67,9	37,2	47,1	57,2	67,7	111,3	250,9	387,3
Площадь поверхности теплообмена, м²	8,1	9,9	11,8	13,7	17,5	10,8	13,2	15,8	18,3	23,3	66,9	100,3
Площадь фронтального сечения, м²	0,200	0,248	0,295	0,342	0,437	0,267	0,329	0,392	0,455	0,581	1,660	2,488
Площадь живого сечения по теплоносителю, м²	0,00059	0,00059	0,00059	0,00059	0,00059	0,00079	0,00079	0,00079	0,00079	0,00079	0,00160	0,00160
Число ходов по теплоносителю	4	4	4	4	4	4	4	4	4	4	4	4
Масса, кг., не более	40	46	52	58	70	55	63	70	78	93	235	350

Технические характеристики калориферов КВБ

Наименование показателя	Типоразмер калорифера
Наименование показателя	КВБ-1	КВБ-2	КВБ-3	КВБ-4	КВБ-5	КВБ-6	КВБ-7	КВБ-8	КВБ-9	КВБ-10	КВБ-11	КВБ-12
Производительность по воздуху, м³ /ч	2000	2500	3150	4000	5000	2500	3150	4000	5000	6300	16000	25000
Производительность по теплу, кВт	31,2	39,4	47,8	56,4	73,8	41,6	52,4	63,1	71,0	128,9	298,3	433,0
Площадь поверхности теплообмена, м²	10,8	13,2	15,7	18,3	23,3	14,4	17,6	21,1	24,4	31,1	89,2	133,7
Площадь фронтального сечения, м²	0,200	0,248	0,295	0,342	0,437	0,267	0,329	0,392	0,455	0,581	1,660	2,488
Площадь живого сечения по теплоносителю, м²	0,00079	0,00079	0,00079	0,00079	0,00079	0,00105	0,00105	0,00105	0,00105	0,00105	0,00213	0,00213
Число ходов по теплоносителю	4	4	4	4	4	4	4	4	4	4	4	4
Масса, кг., не более	50	57	65	72	87	67	75	80	95	117	310	440

Наименование	Производи-тельность по воздуху, м3/ч	Производи-тельность по теплу, кВт	Площадь поверхности теплообмена, м2	Масса, кг	Цена
Калорифер стальной пластинчатый КВС-1	2000	28,7	8,1	40	4160 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-1	2000	31,2	10,8	50	4810 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-2	2500	36,3	9,9	46	5040 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-2	2500	39,4	13,2	57	5430 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-6	2500	37,2	10,8	55	5520 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-3	3150	43,9	11,8	52	5600 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-3	3150	47,8	15,7	65	5880 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-7	3150	47,1	13,2	63	6310 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-6	2500	41,6	14,4	67	6700 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-8	4000	57,2	15,8	70	6890 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-4	4000	51,9	13,7	58	7030 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-4	4000	56,4	18,3	72	7030 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-7	3150	52,4	17,6	75	7410 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-9	5000	67,7	18,3	78	7690 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-5	500	67,9	17,5	70	8070 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-5	5000	73,8	23,3	87	8070 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-8	4000	63,1	21,1	80	8470 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-10	6300	111,3	23,3	93	9310 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-9	5000	71	24,4	95	9690 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-10	6300	128,9	31,1	117	11720 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-11	16000	250,9	66,9	235	20590 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-11	16000	298,3	89,2	310	27180 руб.	Кол-во:
Калорифер стальной пластинчатый КВС-12	25000	387,3	100,3	350	29930 руб.	Кол-во:
Калорифер стальной пластинчатый КВБ-12	25000	433,0	133,7	440	39170 руб.	Кол-во:
