Клапан обратный общего назначения
Общие сведения
Клапаны обратные устанавливаются в вентиляционных системах, с давлением в сети до 150 кгс/м2, при скоростях воздуха на горизонтальных участках не менее 6 м/с и на вертикальных не менее 4 м/с и предназначены для автоматического перекрытия проходного сечения воздуховода при прекращении воздушного потока, исключая возможность движения воздуха в обратном направлении.
Устанавливаться клапаны обратные могут как на горизонтальных, так и на вертикальных участках воздуховодов (направление движения воздуха снизу вверх), регулировка производится непосредственно при наладке.

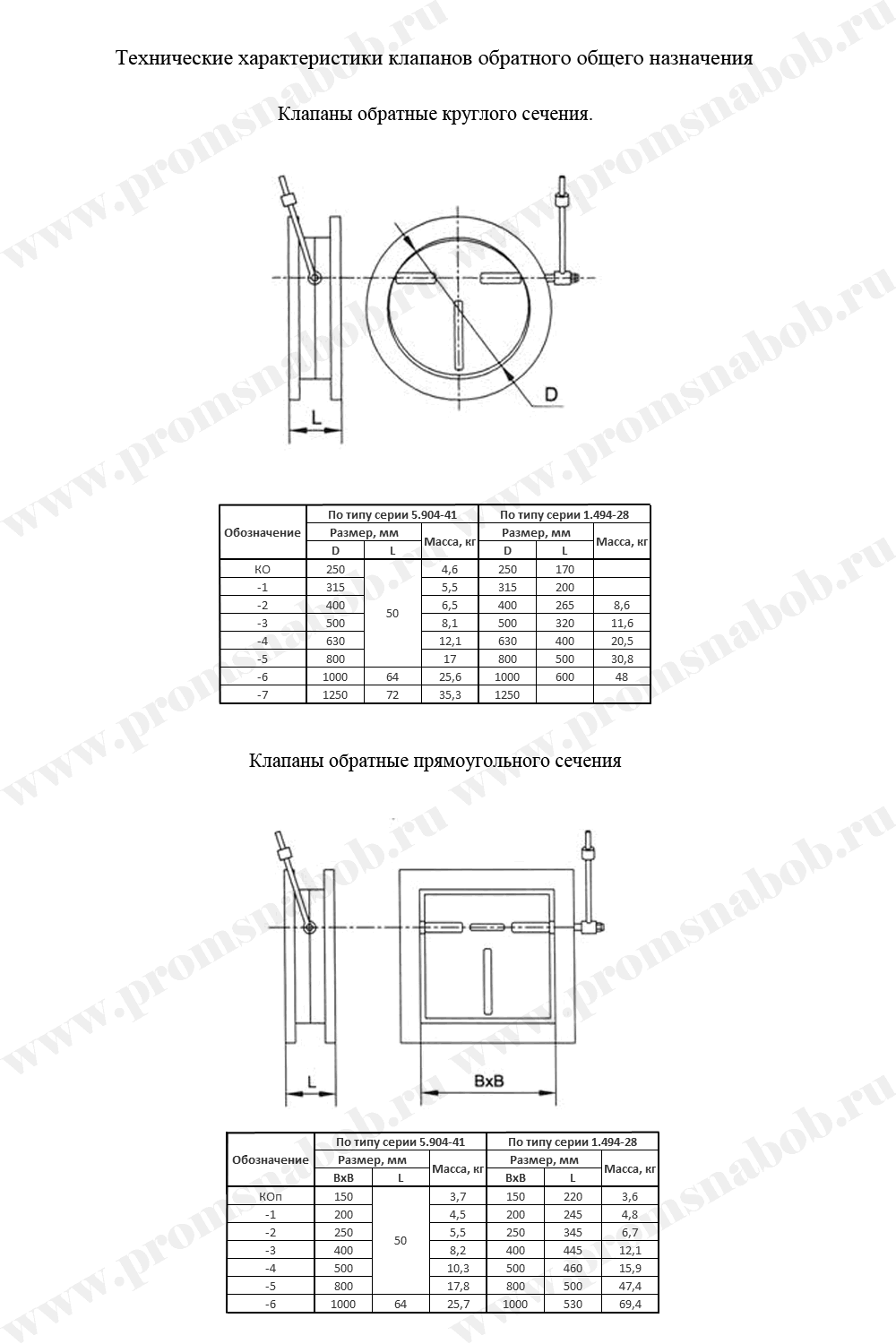

Обозначение клапана обратного общего назначения следующее: круглого сечения КО 250- диаметр клапан составляет 250 мм, Коп 250х250- прямоугольное сечение 250х250 мм. Конструкция противовеса клапана обратного представляет собой ось, вдоль которой происходит перемещение уравновешивающего груза.
Клапаны обратные предназначены для климатического исполнения У, в части места размещения соответствуют категории 3 по ГОСТ 15150.
