Клапан огнезадерживающий взрывозащищенный АЗЕ
Общие сведения
Клапаны огнезадерживающие взрывозащищенные (АЗЕ 094, АЗЕ 095, АЗЕ 096, АЗЕ 097) серии 5.904.-54 имеют предел огнестойкости 0,25 и 0,5 часа и предназначены для автоматического и дистанционного блокирования распространения продуктов горения по каналам системы вентиляции и кондиционирования, шахтам и воздуховодам, для защиты проемов в ограждающих строительных конструкциях зданий и сооружений различного назначения.
По условиям размещения клапаны огнезадерживающие взрывозащищенные АЗЕ изготавливаются 2-х типов:
-горизонтальные (для установки в противопожарных стенах и перегородках);
-вертикальные (для установки в перекрытиях).

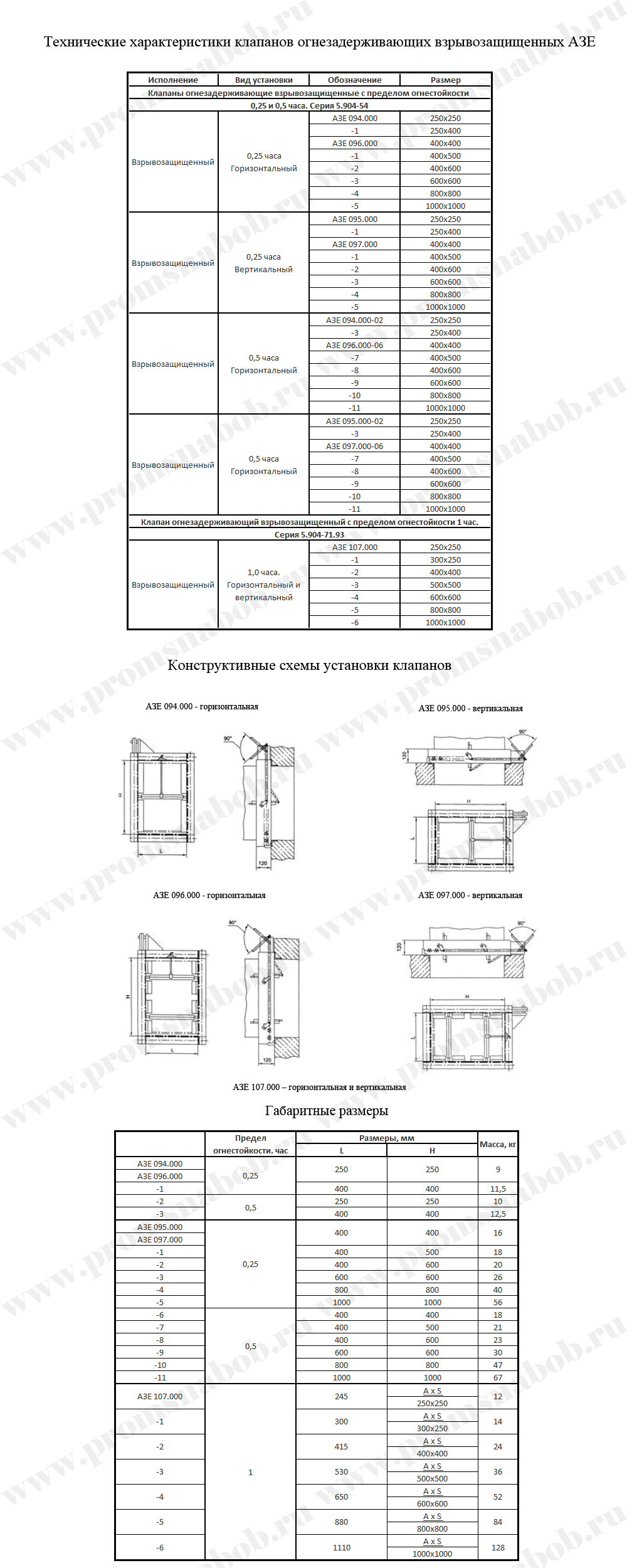

Конструкция клапана АЗЕ состоит из корпуса с лопатками коробчатой формы, установленных в подшипниковых узлах, соединенными между собой рычажной системой. Установка клапана взрывозащищенного АЗЕ в открытое помещение осуществляется поворотом лопатокпри помощи рукоятки рычажной системы, которая фиксируется плавкой вставкой (температура плавления 72 °С) и чекой, с прикрепленным к ней торсом ручного управления. Клапан АЗЕ закрывается при повышении температуры перемещаемого воздуха свыше 72 °С и распада при этом плавкой вставки. Закрытие клапана до повышения температуры перемещаемого воздуха свыше 72 °С возможно путем выдергивания чекм посредством рукоятки с тросом. Восстановление работоспособности клапана огнезадерживающего взрывозащищенного АЗЕ с разрушенной (полсе плавления) плавкой вставкой возможно путем установки другой плавкой вставки, либо посредством пайки бывшей в употреблении плавкой вставки.
Огнезащита клапана АЗЕ с пределом огнестойкости 0,25 часа обеспечена плотным заполнением полостей лопаток суперсилком, заполнением упоров асбестовым картоном, тогда как у клапана с пределом огнестойкости 0,5 часа – дополнительным нанесением на внутренние и внешние поверхности корпуса и наружные поверхности лопаток вспучивающегося покрытия ВПМ-2 по ГОСТ 25131-82, толщина которого составляет 3,5-4 мм. При работе клапана во взрывоопасных средах для предотвращения искрообразования, детали лопатки, контактирующие при работе с поверхностью корпуса, изготаливаются из латуни, остальные детали выполнены из стали Ст3.
