Воздушно-отопительный агрегат АВ и АП

Общие сведения

          Воздушно-отопительные агрегаты АВ и АП являются аналогичными по своим характеристикам и эксплуатационному назначению агрегатам воздушно-отопительным серий АО-2-4….10, и предназначены для воздушного отопления в помещениях промышленного, производственного и сельскохозяйственного назначения.

          Агрегаты АВ и АП имеют подвесную конструкцию для монтажа непосредственно в помещении, предназначены для эксплуатации в зонах умеренного климата, где воздух не должен содержать волокнистых материалов и липких веществ, запыленность воздуха не должна превышать 0,5 мг на 1 м2, наличие химически-агрессивных веществ и реактивов не должно быть больше предельно-допустимых норм (в соответствии с ГОСТ 12.1.005-88).

      Состоят воздушно-отопительные агрегаты АВ и АП из: калорифера ( воздухонагревателя), осевого вентилятора, жалюзи и переходника. Теплоносителем для агрегатов АВ является горячая или перегретая вода, для агрегатов АП – сухой насыщенный пар; температура теплоносителя должны быть не более 190 °C, рабочее давление - не более 1,2 МПа.

       Воздушно-отопительные агрегаты АВ и АП могут дополнительно комплектоваться блоком управления, с помощью которого осуществляется дистанционное управления, контроль работы электродвигателя осевого вентилятора.

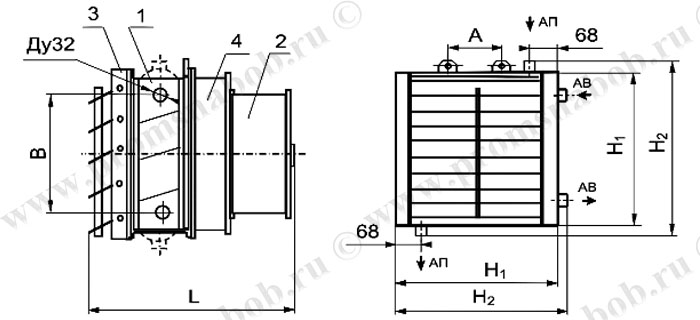

Габаритные размеры воздушно-отопительных агрегатов АП и АВ до 100 кВт



Техничесние характеристики агрегатов АВ и АП с теплоносителем "вода" мощностью до 100 кВт

Наименование показателя		Индекс изделия
		АВ-3-25	АВ-3-30	АВ-5-40	АВ-5-50	АВ-10-80	АВ-10-100
Произв-ность по теплу, кВт	tвход. возд. + 15 0С	23,9	27,7	40,8	49,1	80,8	98,2
	tвход. возд. -20 0С	36,7	42,0	63,2	75,2	125,2	150,2
Производительность по воздуху, м3/ч		2600		5200		10500
Площадь поверхности теплообмена, м2		10,4	13,6	14,3	18,8	21,2	28,0
Вентилятор		ВО-20-260-4С		ВО-18-287-5С		ВО-18-287-6,3С
Электродвигатель, кВт об./мин.		0,25/1500		0,37/1500		1,1/1500	1,5/1500
Суммарный уровень звуковой мощности, дБ, не более		75		81		80
Масса, кг., не более		67	71	85	93	113	125
Габаритно- присоедени- тельные размеры, мм.	Длина L	700				775	795
	H1	569		652		777
	H2	618		700		825
	B	439		522		647
	A	250		375		500
Производительность по теплу указана для режима: Теплоноситель горячая или перегретая вода с температурой на выходе 150 0С и температурой на выходе 70 0С

Дополнительная информация

Технические характеристики агрегатов АВ (вода) и АП (пар)

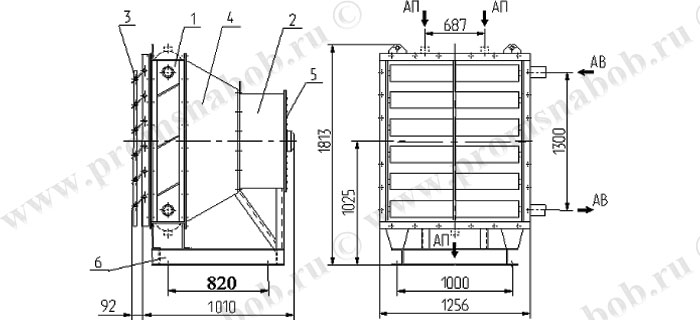

Габаритные размеры агрегатов АВ (вода) и АП (пар)
