Вентилятор ВР 6-13 радиальный (центробежный)

Из категории

Вентиляторы высокого давления

Вентилятор ВР 6-13 – это вентилятор высокого давления, всасывание в котором происходит односторонне. Имеет спиральный поворотный корпус. Направление вращения – лево и право стороннее.
Конструкция вентилятора ВР 6-13 (6-28) в зависимости от назначения может быть выполнена в нескольких вариациях: взрывозащищённого исполнения, коррозийностойкого (из нержавейки) и общего назначения.
Предназначаются для перемещения воздуха, а также газовых смесей в системах вентиляции в производственных, санитарных и промышленных целях.

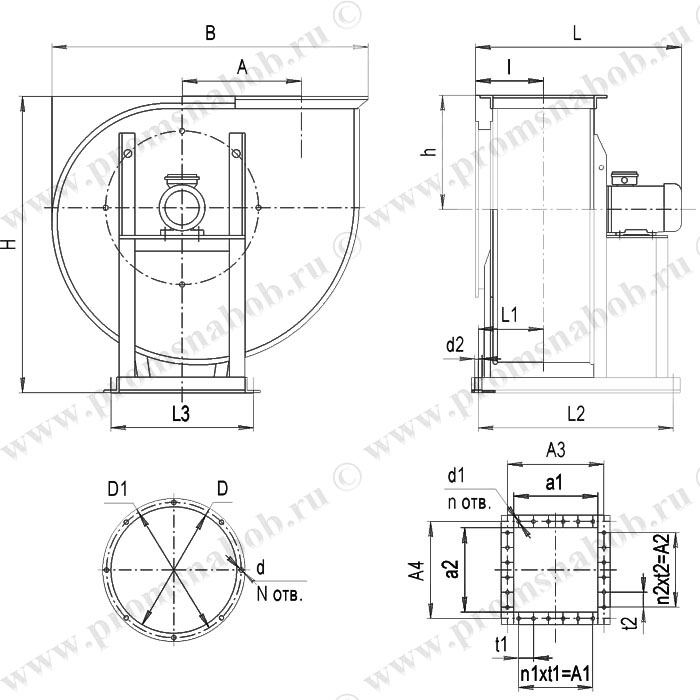

Габаритные и присоединительные размеры вентилятора ВР 6-13

№ вент.	Размеры, мм																						N	n	n1	n2
№ вент.	B	A	A1	A2	A3	A4	a1	a2	L_max	l	h	H	L1	L2	L3	D	D1	d	d1	d2	t1	t2	N	n	n1	n2
4	620	275	120	110	120	110	90	80	500	120	230	586	50	260	295	82	230	9	9	12	120	110	8	4	1	1
5	760	345	100	-	150	136	110	100	600	127	287	770	53	360	370	98	286	11	11	14	100	-	10	6	1	-
6,3	955	434	125	-	190	172	140	122	750	131	362	919	74	485	470	129	360	12	11	14	125	-	12	6	1	-
8	1200	550	240	220	240	220	180	155	850	170	460	1150	91	565	752	164	460	12	13	14	120	110	14	8	2	2
10	1495	688	300	275	300	275	225	194	1100	210	575	1339	110	717	788	205	570	13	13	18	100	137,5	16	10	3	2

Параметры радиального вентилятора ВР 6-13

№ вентилятора	Двигатель	Установочная мощность Ny, кВт	Частота вращения вала N, об/мин	Производи- тельность Q, м³/час	Давление полное Pv, Па	Масса без двигателя не более, кг
Вентилятор ВР 6-13 № 4	АИР63B4	0,37	1500	90-230	900-600	60
	АИM71A4	0,55	1500	100-230	1000-600
	АИР80B2	2,2	3000	200-320	2900-2800
	АИР90L2	3,0	3000	220-460	2900-2300
Вентилятор ВР 6-13 № 5	АИM71A4	0,55	1500	300-440	1500-900	76
	АИM71A4	0,75	1500	350-500	1400-700
	АИР100S2	4,0	3000	350-1180	4700-1500
	АИР100L2	5,5	3000	370-1220	4750-1500
Вентилятор ВР 6-13 № 6,3	АИР100L2	2,2	1500	800-1500	2000-600	170
	АИР100S2	3,0	1500	900-2000	2100-660
	АИРM132V2	11,0	3000	1500-3350	6500-4000
	АИР160S2	15,0	3000	1500-3400	6500-3500
	5A160M2	18,5	3000	1600-3500	6500-3500
Вентилятор ВР 6-13 № 8	АИР160L6	2,2	1000	550-1100	1400-1350	360
	АИРM132MA6	3,0	1000	670-1400	1400-650
	АИР100L4	4,0	1500	900-1600	2900-2100
	АИР112M4	5,5	1500	1000-1800	2900-2100
	АИР132S4	7,5	1500	1200-1800	2900-2150
Вентилятор ВР 6-13 № 10	5A112MB6	4,0	1000	1000-2400	2000-1200	830
	АИРM132S6	5,5	1000	1100-2500	2000-1100
	АИР160M4	18,5	1500	1600-3200	4500-3600
	АИР180S4	22,0	1500	2000-3300	4600-3500

Прайс-лист (цена) Вентилятор ВР 6-13

Дополнительная информация

Аэродинамические характеристики вентилятора ВР 6-13 и 6-28

Наименование	№ вент-ра	Схема (исполнение)	Мощность двигателя Р, кВт	Обороты двигателя N, об/мин.	Углеродистая сталь
Вентилятор ВР 6-13-4; 0,37/1500 (0,37 кВт 1500 об.мин.)	4	1	0.37	1500	18240 руб.
Вентилятор ВР 6-13-4; 0,55/1500 (0,55 кВт 1500 об.мин.)	4	1	0.55	1500	18880 руб.
Вентилятор ВР 6-13-4; 2,2/3000 (2,2 кВт, 3000 об.мин.)	4	1	2.20	3000	19990 руб.
Вентилятор ВР 6-13-4; 3/3000 ( 3 кВт, 3000 об.мин.)	4	1	3.00	3000	20990 руб.
Вентилятор ВР 6-13-5; 0,55/1500 ( 0,55 кВт, 1500 об.мин.)	5	1	3.00	1500	23840 руб.
Вентилятор ВР 6-13-5; 0,75/1500 ( 0,75 кВт, 1500 об.мин.)	5	1	0.75	1500	24050 руб.
Вентилятор ВР 6-13-5; 4/3000 ( 4 кВт, 3000 об.мин.)	5	1	4.00	3000	28330 руб.
Вентилятор ВР 6-13-5; 5,5/3000 ( 5,5 кВт, 3000 об.мин.)	5	1	5.50	3000	28960 руб.
Вентилятор ВР 6-13-6,3; 2,2/1500 ( 2,2 кВт, 1500 об.мин.)	6,3	1	2.20	1500	37400 руб.
Вентилятор ВР 6-13-6,3; 3/1500 ( 3 кВт, 1500 об.мин.)	6,3	1	3.00	1500	38610 руб.
Вентилятор ВР 6-13-6,3; 11/3000 ( 11 кВт, 3000 об.мин.)	6,3	1	11.00	3000	44750 руб.
Вентилятор ВР 6-13-6,3; 15/3000 ( 15 кВт, 3000 об.мин.)	6,3	1	15.00	3000	56510 руб.
Вентилятор ВР 6-13-6,3; 18,5/3000 ( 18,5 кВт, 3000 об.мин.)	6,3	1	18.50	3000	56610 руб.
Вентилятор ВР 6-13-8; 2,2/1000 ( 2,2 кВт, 1000 об.мин.)	8	1	2.20	1000	53630 руб.
Вентилятор ВР 6-13-8; 3/1000 ( 3 кВт, 1000 об.мин.)	8	1	3.00	1000	55810 руб.
Вентилятор ВР 6-13-8; 4/1500 ( 4 кВт, 1500 об.мин.)	8	1	4.00	1500	53460 руб.
Вентилятор ВР 6-13-8; 5,5/1500 ( 5,5 кВт, 1500 об.мин.)	8	1	5.50	1500	55840 руб.
Вентилятор ВР 6-13-8; 7,5/1500 ( 7,5 кВт, 1500 об.мин.)	8	1	7.50	1500	57770 руб.
Вентилятор ВР 6-13-10; 4/1000 ( 4 кВт, 1000 об.мин.)	10	1	4.00	1000	79780 руб.
Вентилятор ВР 6-13-10; 5,5/1000 ( 5,5 кВт, 1000 об.мин.)	10	1	5.50	1000	83110 руб.
Вентилятор ВР 6-13-10; 18,5/1500 ( 18,5 кВт, 1500 об.мин.)	10	1	18.50	1500	98000 руб.
Вентилятор ВР 6-13-10; 22/1500 ( 22 кВт, 1500 об.мин.)	10	1	22.00	1500	103400 руб.
