Тягодутьевые машины (Дымосос) ВД и Д
Общие сведения
Тягодутьевые машины ВД являются вентиляторами одностороннего всасывания, предназначенными для подачи воздуха непосредственно в топки паровых котлов, которые имеют паропроизводительность 1…..25т/ч, и газомазутных водогрейных котлов, которые имеют теплопроизводительность 0,5…16Гкал/ч.
Дымососы ВД могут применяться и для перемещения чистого воздуха в различных технологических установках, и в качестве вентилятора для дымоудаления в газомазутных котлах, имеющих уравновешенную тягу.
Центробежные дымососы Д используются для отсасывания дымового газа из топок котельных агрегатов.
Тягодутьевые машины ВД и Д предполагают эксплуатацию на продолжительном режиме работы в умеренных климатических условиях, эксплуатировать их необходимо при температуре окружающей среды не менее -30°С и не более +40°С; при этом максимально допустимые температуры перемещаемой среды на входе в вентиляторы не должны превышать +200°С.

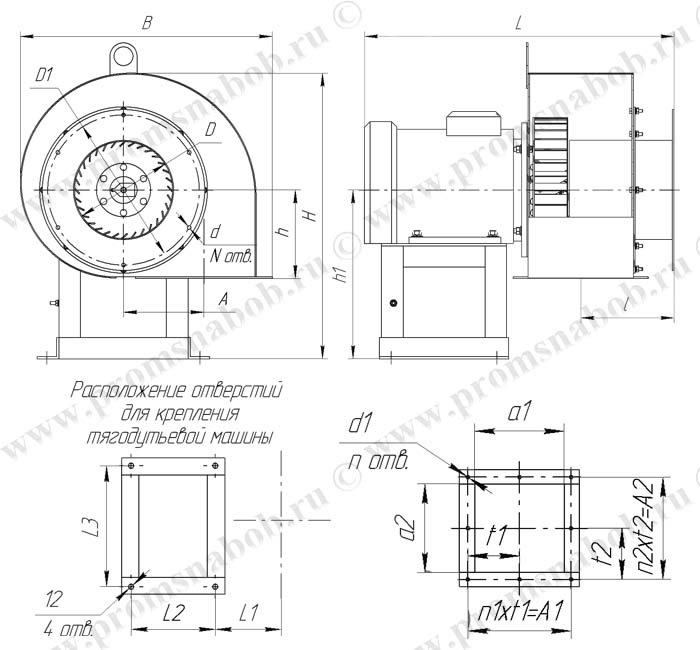

Габаритные и присоединительные размеры тягодутьевых машин (Дымососов) Д и ВД № 2,5, 2,7 и 3,5
|
Тип дымососа |
Размеры, мм | N | n | n1 | n2 | |||||||||||||||||||
| В | А | А1 | А2 | a1 | a2 | l | Lmax | h | h1 | H | L1 | L2 | L3 | D | D1 | d | d1 | t1 | t2 | |||||
|
Дымосос Д-2,5 / ВД-2,5 |
434 | 138 | 205 | 205 | 175 | 175 | 126 | 530 | 153 | 320 | 473 | 152 | 195 | 283 | 167 | 280 | 8 | 7 | 102.5 | 102.5 | 8 | 8 | 2 | 2 |
|
Дымосос ВД-2,7 |
468 | 175 | 186 | 136 | 145 | 100 | 130 | 565 | 170 | 260 | 480 | 75 | 190 | 270 | 180 | 225 | 7 | 8 | 93 | 68 | 6 | 8 | 2 | 2 |
|
Дымосос Д-2,7 |
466 | 149 | 218 | 218 | 189 | 189 | 173 | 572 | 165 | 315 | 533 | 155 | 195 | 283 | 181 | 280 | 7 | 7 | 109 | 109 | 6 | 8 | 2 | 2 |
|
Дымосос ВД-3,5 |
600 | 225 | 230 | 170 | 188 | 130 | 185 | 650 | 218 | 375 | 660 | 80 | 190 | 350 | 234 | 267 | 9 | 8 | 76.5 | 85 | 8 | 10 | 3 | 2 |
|
Дымосос Д-3,5 |
615 | 232 | 285 | 285 | 245 | 245 | 190 | 700 | 220 | 400 | 710 | 148 | 200 | 392 | 274 | 355 | 9 | 8 | 100 | 100 | 8 | 12 | 2 | 2 |

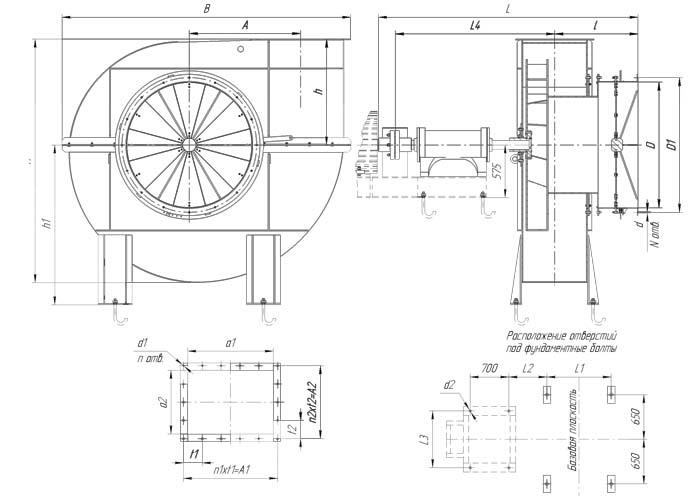

Габаритные и присоединительные размеры тягодутьевых машин (Дымососов) Д и ВД № 13,5
| Тип дымососа | Размеры, мм | N | n | n1 | n2 | |||||||||||||||||||||
| B | A | A1 | A2 | a | a2 | l | Lmax | h | h1 | H | L1 | L2 | L3 | L4 | D | D1 | d | d1 | d2 | t1 | t2 | |||||
|
Дымосос Д-13,5 / ВД-13,5 |
2290 | 820 | 880 | 590 | 790 | 506 | 672 | 2282 | 953 | 1250 | 2040 | 620 | 332 | 620 | 1460 | 975 | 1020 | 14 | 14 | 26 | 110 | 118 | 16 | 26 | 8 | 5 |
Параметры дымососов Д и ВД
| Тип дымососа |
Типоразмер двигателя |
Установочная мощность, Ny (кВт) |
Частота вращения вала, N (об/мин.) |
Производи- тельность, Q (м3/час) |
Давление полное, Pv (Па) |
Масса без двигателя не более, (кг) |
| ВД-2,5 | АИР90L2 | 3 | 3000 | 3000 | 2000 | 20 |
| АИР100S2 | 4 | 3000 | 3170 | 2030 | 20 | |
| АИР100L2 | 5,5 | 3000 | 4300 | 2140 | 20 | |
| ВД-2,7 | АИР80B4 | 1,5 | 1500 | 500 | 380 | 22 |
| АИР80A2 | 1,5 | 3000 | 1000 | 1450 | 23 | |
| АИР80B2 | 2,2 | 3000 | 1500 | 1550 | 25 | |
| Д-2,7 | АИР80MB4 | 1,5 | 1500 | 500 | 300 | 25 |
| АИР80A2 | 1,5 | 3000 | 1000 | 1000 | 25 | |
| АИР90L2 | 3,0 | 3000 | 1400 | 1100 | 25 | |
| ВД-3,5 | АИР100L4 | 4,0 | 1500 | 3500 | 780 | 22 |
| АИР100L2 | 5,5 | 3000 | 2200 | 2600 | 25 | |
| Д-3,5 | АИР100S4 | 2,2 | 1000 | 2500 | 230 | 45 |
| АИР100S4 | 3,0 | 1500 | 4500 | 700 | 45 | |
| АИР100L4 | 4,0 | 1500 | 4700 | 700 | 45 | |
| ВД-13,5 | 5AM315S8 | 90 | 750 | 45000 | 1770 | 1650 |
| АИР355M6 | 200 | 1000 | 60000 | 3140 | 1650 |
