Дымосос ДН - Тягодутьевые машины ДН 6,3


Дымосос ДН - Тягодутьевые машины ДН 6,3
Из категории

 Общие сведения дымососы ДН

       Тягодутьевые машины ВДН представляют собой вентиляторы одностороннего всасывания, предназначенные для подачи воздуха для топок паровых котлов, которые имеют паропроизводительность 1…..25т/ч, и газомазутных водогрейных котлов, с теплопроизводительностью в пределах 0,5…16Гкал/ч. Вентиляторы ВДН могут применяться и для перемещения чистого воздуха в самых различных технологических установках, и как вентиляторы дымоудаления на газомазутных котлах, имеющих уравновешенную тягу.

       Тягодутьевые машины с односторонним всасыванием дымососы ДН применяются для отсасывания дымового газа из топок котельных агрегатов. Тягодутьевые машины ВДН и ДН рассчитаны на длительный режим работы в умеренных климатических условиях, с необходимостью эксплуатации при температуре окружающей среды не меньше -30°С и не больше +40°С; критически-предельно допустимая температура перемещаемой среды на входе в вентиляторы достигает +200°С.

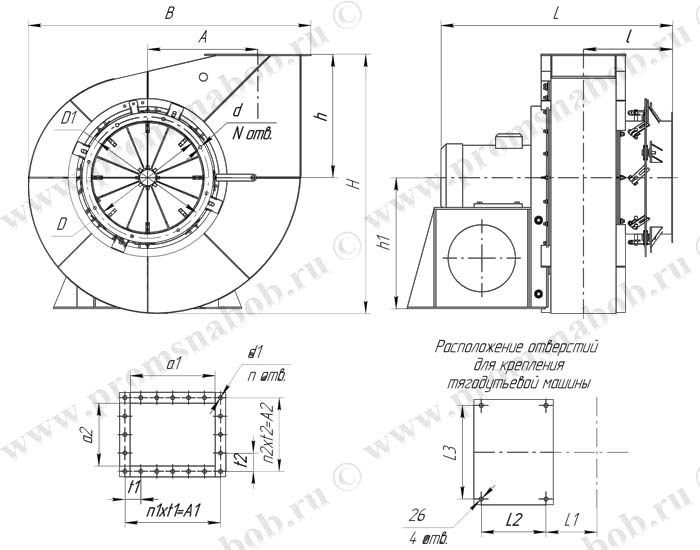

Габаритные и присоединительные размеры тягодутьевых машин (Дымососов) ВДН, ДН № 5-13 схема 1








Тип дымососа Размеры, мм N n n1 n2
В А А1 А2 а1 а2 l Lmax h h1 H L1 L2 L3 D D1 d d1 t1 t2
Дымосос ДН-5 /
ВДН-5		 913 383 279 237 240 192 349 825 360 445 805 134 310 320 325 355 10 7 93 79 8 12 3 3
Дымосос ДН-6,3 /
ВДН-6,3		 1051 410 355 275 315 235 412 1066 460 490 967 254 330 610 418 453 12 14 59,2 68,8 8 20 6 4
Дымосос ДН-8 /
ВДН-8		 1333 520 460 350 400 300 545 1310 560 582 1203 287 330 610 530 570 12 14 57,5 70 12 26 8 5
Дымосос ДН-9 /
ВДН-9		 1494 587 512 390 450 338 564 1356 635 582 1371 306 330 610 530 570 12 14 64 78 12 26 8 5
Дымосос ДН-10 /
ВДН-10		 1659 650 572 438 500 375 643 1460 700 602 1503 355 330 610 660 702 12 14 71,5 73 12 28 8 6
Дымосос ДН-11,2 /
ВДН-11,2		 1855 728 640 480 560 420 665 1645 785 702 1684 353 565 610 660 702 12 14 80 80 12 28 8 6
Дымосос ДН-12,5 /
ВДН-12,5		 2063 813 704 537 625 470 747 1894 875 732 1878 370 565 760 830 875 12 14 64 89,5 16 34 11 6
Дымосос ДН-13 /
ВДН-13		 2163 858 675 630 625 580 802 2008 875 762 1918 435 565 760 830 875 12 14 75 63 16 38 9 10

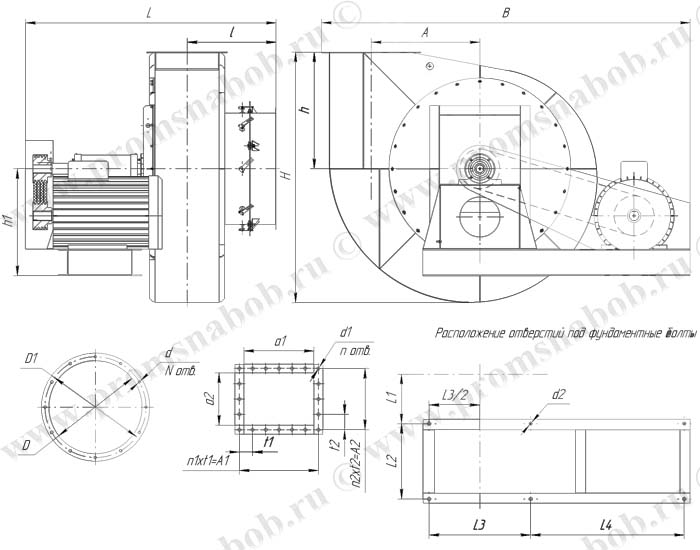

Габаритные и присоединительные размеры тягодутьевых машин (Дымососов) ВДН, ДН № 6,3-13 схема № 5



Тип дымососа Размеры, мм N n n1 n2
B A A1 A2 a1 a2 l Lmax h h1 H L1 L2 L3 L4 D D1 d d1 d2 t1 t2
Дымосос ДН-6.3 /
ВДН-6.3		 1468 410 355 275 315 235 412 1180 460 490 967 284 450 610 710 418 453 12 14 18 59,2 68,8 8 20 6 4
Дымосос ДН-8 /
ВДН-8		 1812 520 460 650 400 300 545 1385 560 582 1203 317 450 610 910 530 570 12 14 26 57,5 70 12 26 8 5
Дымосос ДН-9 /
ВДН-9		 2122 587 512 390 450 338 564 155 635 582 1371 336 450 610 910 530 570 12 14 26 64 78 12 26 8 5
Дымосос ДН-10 /
ВДН-10		 2139 650 572 438 500 375 643 1610 700 602 1503 385 450 610 1010 660 702 12 14 26 71,5 73 12 28 8 6
Дымосос ДН-11.2 /
ВДН-11.2		 2728 728 640 480 560 420 665 1895 785 702 1684 385 650 610 1010 660 702 12 14 26 80 80 12 28 8 6
Дымосос ДН-12.5 /
ВДН-12.5		 2845 813 704 537 625 470 747 2010 875 732 1878 400 650 760 1150 830 875 12 14 26 64 89,5 16 34 11 6
Дымосос ДН-13 /
ВДН-13		 2845 858 675 630 625 580 802 2110 875 762 1918 465 650 760 1150 830 875 12 14 26 75 63 16 38 9 10

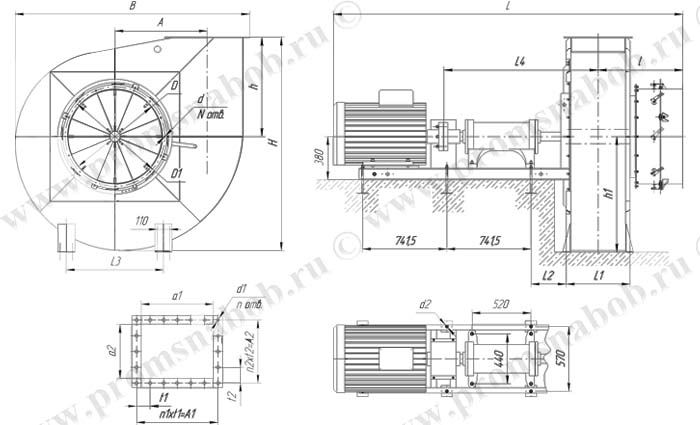

Габаритные и присоединительные размеры тягодутьевых машин (Дымососов) ВДН, ДН № 6-13 схема № 3



Тип дымососа Размеры, мм N n n1 n2
B A A1 A2 a1 a2 l Lmax h h1 H L1 L2 L3 L4 D D1 d d1 d2 t1 t2
Дымосос ДН-9 /
ВДН-9		 1494 587 512 390 450 338 564 2600 635 800 1371 428 309 800 1341 530 570 12 14 18 64 78 12 26 8 5
Дымосос ДН-10 /
ВДН-10		 1659 650 572 438 500 375 643 2700 700 881 1503 465 309 800 1366 660 702 12 14 18 71.5 73 12 28 8 6
Дымосос ДН-11,2 /
ВДН-11,2		 1835 728 640 480 560 420 665 2745 785 1050 1684 510 309 850 1396 660 702 12 14 20 80 80 12 28 8 6
Дымосос ДН-12,5 /
ВДН-12,5		 2063 813 704 537 625 470 747 3077 875 1100 1878 562 309 855 1429 830 875 12 14 20 64 89.5 16 34 11 6
Дымосос ДН-13 /
ВДН-13		 2133 858 675 630 625 580 802 3132 875 1150 1918 672 309 900 1429 830 875 12 14 20 75 63 16 38 9 10

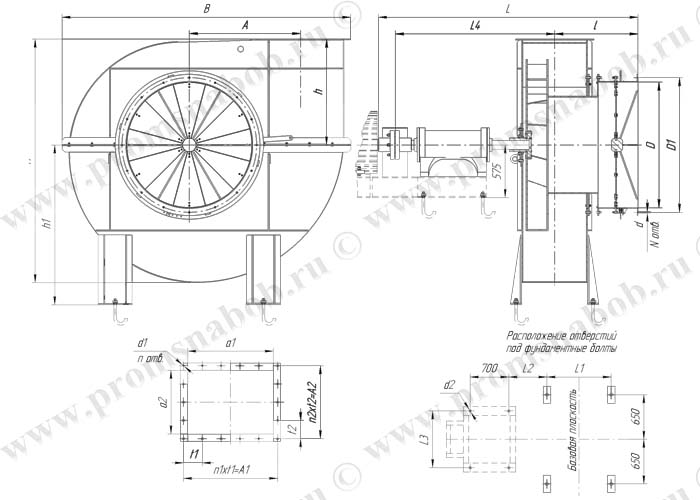

Габаритные и присоединительные размеры тягодутьевых машин (Дымососов) ВДН, ДН № 15 и 17 схема № 3



Тип дымососа Размеры, мм N n n1 n2
В А А1 А2 а1 а2 l Lmax h h1 H L1 L2 L3 L4 D D1 d d1 d2 t1 t2
Дымосос ДН-15 /
ВДН-15		 2530 975 825 640 750 558 731 2160 928 1400 2134 676 230 620 1506 1100 1180 14 18 26 165 160 16 18 5 4
Дымосос ДН-17 /
ВДН-17		 2837 1105 920 700 850 632 760 2460 1048 1600 2500 750 230 620 1543 1100 1180 14 18 26 184 175 16 18 5 4

Параметры дымососов ДН и ВДН

Тип дымососа Типоразмер
двигателя		 Установочная
мощность,
Ny (кВт)		 Частота
вращения
вала,
N (об/мин.)		 Производи-
тельность,
Q (м3/час)		 Давление
полное,
Pv (Па)		 Масса без
двигателя
не более, (кг)
ВДН-5 5А80МВ4 1,5 1500 2500 850 140
ДН-5 5А80МВ4 1,5 1500 2500 720 140
ВДН-6,3 АИР112М4 5,5 1500 5100 1200 185
ДН-6,3 АИР112М 5,5 1500 5100 950 185
ВДН-8 5А160S6 11,0 1000 6700 960 518
5A160S4 15,0 1500 10500 2000 518
ДН-8 5A160S6 11,0 1000 6600 730 549
5A160S4 15,0 1500 10500 1700 549
ВДН-9 5A160S6 11,0 1000 9400 1200 564
5A160S4 15,0 1500 14500 2800 564
ДН-9 5A160S4 15,0 1500 14500 1900 668
ВДН-10 5A160S6 11,0 1000 13500 1450 780
АИР180М4 30,0 1500 20400 3400 780
ДН-10 5А160S6 11,0 1000 13500 1050 780
АИР180М4 30,0 1500 20400 2500 780
ВДН-11,2 5А200М6 22,0 1000 19100 1850 970
5А200L4 45,0 1500 28500 4300 970
ДН-11,2 5A200M6 22,0 1000 19000 1500 970
5A200L4 45,0 1500 28700 3000 970
ВДН-12,5 5A200L6 30,0 1000 25500 2300 1345
5AM250M4 90,0 1500 39500 5200 1345
ДН-12,5 5A250S4 75,0 1500 39900 4000 1345
ВДН-13 5A280M4 132,0 1500 60000 5000 1475
ДН-13 5A280M4 132,0 1500 60000 4050 1475
ВДН-15 5AM280S8 55 750 37500 2100 2590
5AM280S6 75 1000 50000 3500 2590
АИР355М4 315 1500 75000 8000 2590
ДН-15 5АМ280S8 55 750 37000 1600 2900
5AM280S6 75 1000 50000 2600 2900
АИР355S4 250 1500 75000 6000 2900
ВДН-17 5AM315S8 90 750 55000 2500 2760
АИР355S6 160 1000 73000 3800 2760
ДН-17 5AM280S8 55 750 55000 2000 3100
АИР355S6 160 1000 73000 3200 3100
