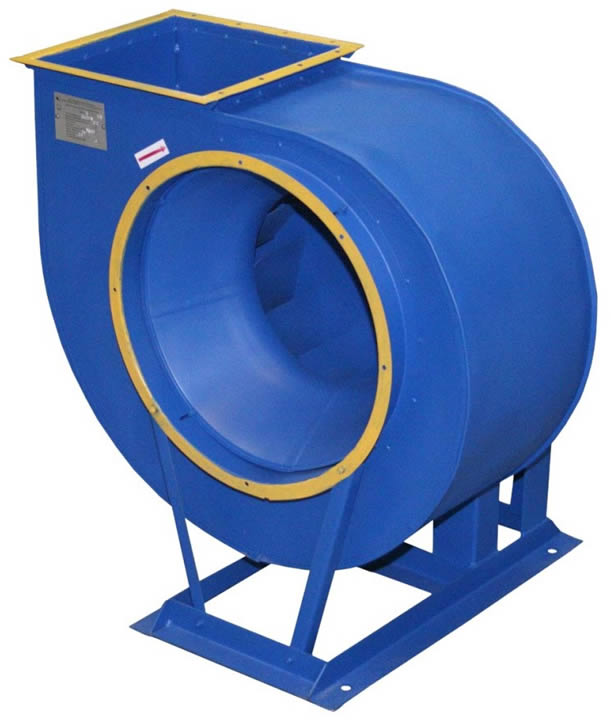

Вентилятор ВР 80-75 (ВР 86-77) радиальный (центробежный)

Общие сведения

      Радиальный вентилятор ВР 80-75 (низкого давления) имеет систему одностороннего всасывания. Полными аналогами этого вентилятора можно назвать вентиляторы: вентилятор ВР 86-77, ВЦ 4-70, ВЦ 4-75, ВПВ-НД, ВР 80-70. При исполнении № 2,5 – 8 имеется 13 лопаток, в исполнении № 10-16 имеется 12 лопаток.

     Предназначен вентилятор ВР 80-75 для установки в системах вентиляции жилых зданий, производственных цехов и санитарно-гигиенических целях, так же он получил широкое распространение при кондиционировании воздуха.

Применение вентилятора ВР 80-75 (ВР 86-77)

     Применяются вентилятор для перемещения потоков воздуха или неагрессивного газа, температура которого не должна быть более 80 °С и запыленность не должна составлять более 100мг/м3, и не содержать волокнистых и липких веществ.
      При исполнении взрывозащищенном исполнении (разнородные металлы, нержавеющая сталь, алюминий)- применяется для перемещения потоков газо-паровоздушных и взрывоопасных смесей II A, II B категорий, тех что не вызывают ускоренния коррозии алюминия и углеродистой стали при скорости коррозии не выше 0,1 мм в год, содержание других твердых примесей и пыли не более 0,1 г/м3 при отсутствии липких, взрывоопасных, а также волокнистых материалов и температурой не более 80°С.
    Не возможно применение вентиляторов ВР 86-77 для перемещения газо-пылевоздушных смесей исходящем из технических установок при пиковом давлении и нагреве этой смеси выше температуры её воспламенения.

    В оцинкованном корпусе изготавливается дабы обеспечить своевременную защиту от атмосферных осадков и придать улучшенный внешний вид вентилятору.

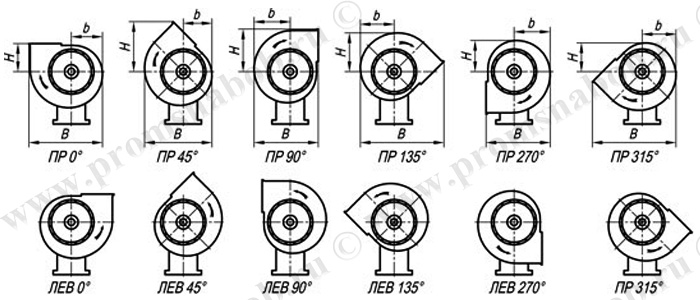

Варианты положения и размеры корпуса радиального вентилятора - исполнение № 1




№ вентилятора	00			450			900			1350			2700			3150
	В	b	H	В	b	H	В	b	H	В	b	H	В	b	H	В	b	H
2,5	469	193	183	417	177	324	407	224	275	532	208	240	407	224	293	532	208	177
3,15	585	242	225	524	223	402	507	282	343	664	262	301	507	282	243	664	262	223
4	733	305	277	661	280	494	633	355	421	824	330	380	633	355	305	824	330	280
5	915	286	347	534	355	618	795	448	527	1035	417	479	795	448	386	1035	417	355
6,3	1143	487	420	1052	447	760	985	564	656	1286	526	605	985	564	487	1286	526	446
8	1461	618	533	1336	565	973	1246	713	844	1635	665	765	1246	713	615	1635	665	565
10	1813	762	646	1645	695	1192	1533	888	1052	2012	820	952	1533	888	762	2012	820	695
12,5	2252	948	800	2060	880	1490	1905	1105	1303	2520	1030	1180	1905	1105	948	2520	1030	880

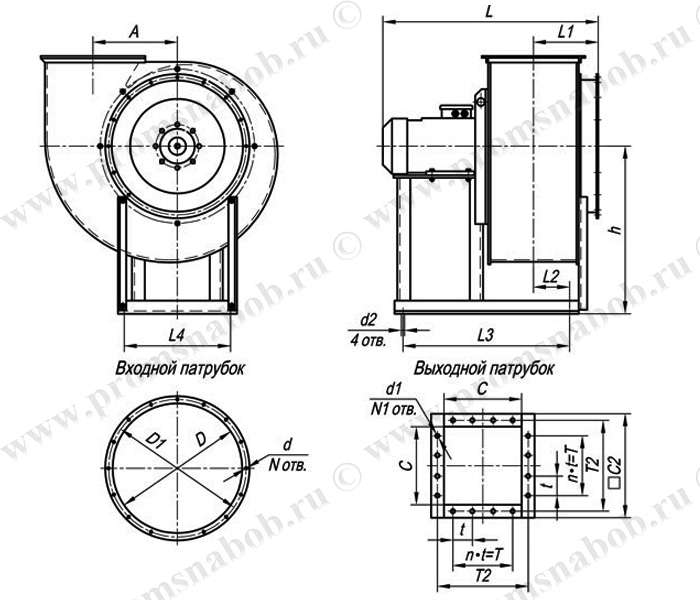

Габаритные и присоединительные размеры вентилятора (схема 1)

№ вентилятора	A	D	D1	d	d1	d2	h	L	L1	L2	L3	L4	C	C2	t	T	T2	N	N1	n
2,5	162,5	253	280	7,3	8	10	320	600	140	45	320	256	184	234	100	100	205	8	8	1
3,15	205	320	345	7,3	8	10	410	600	163	93	400	270	225	275	100	200	255	8	12	2
4	260	405	430	7,3	8	10	510	680	193	110	500	290	285	335	100	200	310	8	12	2
5	325	510	530	9	8	10	650	1030	252	93	600	410	355	405	100	300	380	16	16	3
6,3	410	640	660	9	8	12	820	1190	314	113	700	510	445	495	100	400	470	16	20	4
8	520	820	850	12,5	10	15	905	1470	378	212	1050	606	565	635	150	600	600	16	16	4
10	650	1010	1040	12,5	10	15	1212	1440	452	296	1245	990	705	805	150	750	750	16	20	5
12,5	812,5	1260	1340	12,5	10	24	1350	1720	542	300	1260	1260	880	980	150	750	930	24	24	5

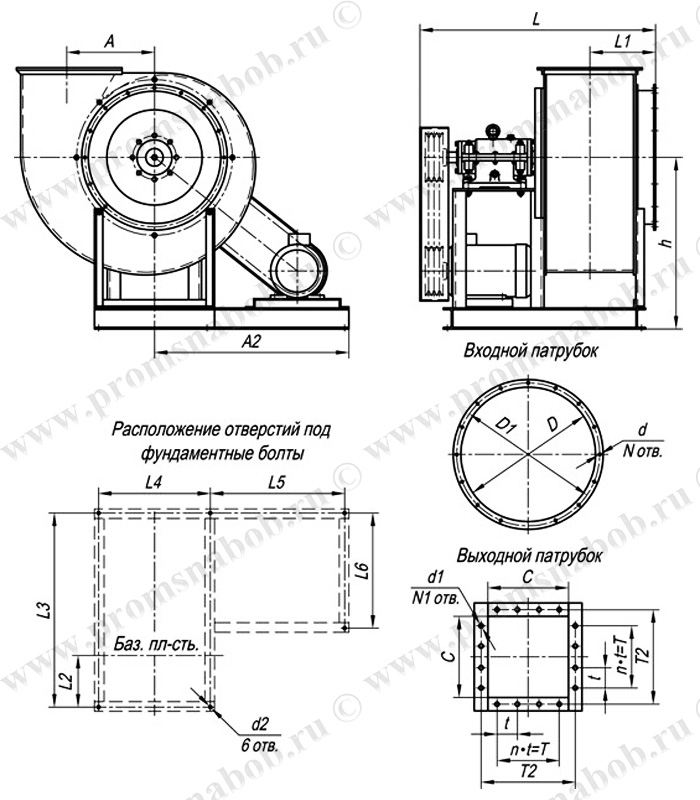

Габаритные и присоединительные размеры вентилятора (схема № 5)

№ вентилятора	A	A2	D	D1	d	d1	d2	h	L	L1	L2	L3	L4	L5	L6	C	t	T	T2	N	N1	n
5	325	635	510	530	9	8	10	650	965	252	200	816	390	420	286	355	100	300	380	16	16	3
6,3	410	830	640	680	9	8	12	820	1070	314	246	910	502	558	290	445	100	400	470	16	20	4
8	520	1106	820	850	12,5	10	15	950	1305	378	313	1105	588	792	405	565	150	600	600	16	16	4
10	650	1107	1010	1040	12,5	10	15	1212	1450	452	380	1245	966	604	560	705	150	750	750	16	20	5
12,5	812,5	1414	1260	1310	12,5	10	24	1410	1790	542	470	1530	1232	778	560	880	150	750	930	24	24	5

Технические характеристики вентиляторов

№ вентилятора (схема 1)	Электродвигатель			Параметры в рабочей зоне		Масса не более, кг.	Виброизоляторы
	Типоразмер	Мощность, кВт	Частота вращения, мин-1	Производительность 103 х м3/час	Полное давление, Па		Тип	Кол-во
№ 2,5	АИР56А4	0,12	1500	0,45-0,85	170-110	20,7	ДО38	4
	АИР63А3	0,25	1500	0,4-0,9	177-128	27,0	ДО38	4
	АИР63А2	0,37	1500	0,85-1,65	490-300	31,5	ДО38	4
	АИР63В4	0,55	3000	0,85-1,75	720-450	22,2	ДО38	4
	АИР71А2	0,75	3000	0,85-1,7	800-540	34,5	ДО38	4
№ 3,15	АИР56А4	0,12	1500	0,76-1,15	185-175	30,0	ДО38	4
	АИР56В4	0,18	1500	0,76-1,82	185-110	30,0	ДО38	4
	АИР63А4	0,25	1500	0,85-1,84	280-170	30,8	ДО38	4
	АИР63В4	0,37	1500	0,9-1,95	370-230	29,9	ДО38	4
	АИР71В2	1,1	3000	1,65-3,80	830-480	37,0	ДО38	4
	5А80МА2	1,5	3000	1,8-4,0	1200-680	38,9	ДО38	4
	5А80МВ2	2,2	3000	1,7-4,0	1350-880	40,1	ДО38	4
№ 4	АИР63А6	0,18	1000	1,4-2,8	175-100	46,3	ДО38	4
	АИР63В6	0,25	1000	1,4-2,7	210-120	46,2	ДО38	4
	АИР71А6	0,37	1000	1,3-2,7	270-180	51,6	ДО38	4
	АИР71А4	0,55	1500	2,3-4,0	480-314	52,2	ДО38	4
	АИР71В4	0,75	1500	2,2-4,1	500-300	51,5	ДО38	4
	АИР80А4	1,1	1500	2,0-4,2	560-330	54,8	ДО38	4
	АИР100S2	4	3000	2,8-7,5	2060-1275	72,0	ДО39	4
	АИР100L2	5,5	3000	4,3-8,3	2200-1250	72,2	ДО39	4
	АИР112M2	7,5	3000	4,2-8,8	2850-1800	89,8	ДО39	4
№ 5	АИР71B6	0,55	1000	2,75-4,1	340-315	92	ДО39	5
	АИР80A6	0,75	1000	2,75-5,8	340-315	95	ДО39	5
	АИР80B6	1,1	1000	3,0-5,7	460-315	97	ДО39	5
	АИР80B4	1,5	1500	4,5-5,3	700-660	96	ДО39	5
	АИР90L4	2,2	1500	4,3-5,6	810-500	101	ДО39	5
	АИР100S4	3	1500	4,2-8,5	880-620	107	ДО39	5
№ 6,3	АИР80B6	1,1	1000	4,7-7,3	380-350	144	ДО40	5
	АИР90L6	1,5	1000	5,8-8,6	470-430	162	ДО40	5
	АИР100L6	2,2	1000	5,6-11,3	560-350	180	ДО40	5
	АИР100L6	3	1000	6,2-11,5	750-530	160	ДО40	5
	АИР100L4	4	1500	7,2-12,3	885-780	179	ДО40	5
	АИР112M4	5,5	1500	8,6-12,0	1320-1250	200	ДО40	5
	АИР132S4	7,5	1500	8,6-17,5	1320-800	201	ДО40	5
	АИР132M4	11	1500	9,2-17,8	1750-1200	257	ДО40	5
№ 8	5AM112MB2	3	750	7,56-10,6	717-680	257	ДО41	6
	АИР112MB6	4	1000	9,5-17,0	640-570	277	ДО41	6
	АИР132S6	5,5	1000	12,0-17,0	950-880	293	ДО41	6
	АИР132M6	7,5	1000	12,0-23,0	950-580	337	ДО41	6
	АИР160S6	11	1000	13,0-24,0	1280-900	466	ДО41	6
№ 10	АИР132M8	5,5	750	14,8-28,85	736-387	466	ДО43	5
	5A160S8	7,5	750	14,7-30,28	860-438	508	ДО43	5
	5A160M8	11	750	16,64-35,2	1059-570	533	ДО43	5
	5A160M6	15	1000	19,53-40,2	1517-774	533	ДО43	5
	АИР180M6	18,5	1000	22,11-25	1834-800	568	ДО43	5
	5A200M6	22	1000	25-46,7	1800-1007	643	ДО43	5
№ 12,5	АИР180M8	15	750	26,9-55,24	982-377	715	ДО43	6
	5A200M8	18,5	750	28,7-59,1	1362-685	790	ДО43	6
	5A200L8	22	750	32,0-65	1375-932	815	ДО43	6
	5A225M8	30	750	32,68-62,0	1644-1130	875	ДО43	6

      Данные вентиляторы могут быть представлены в различных исполнениях подробнее ознакомиться с ними Вы можете в таблице представленной ниже:
