Грязевик горизонтальный ГГ (серии ТС-565) Ду 150, 200, 250, 300, 350, 400
Грязевик горизонтальный
Грязевики предназначены для фильтрации или очистки воды от крупных и средних взвешенных частиц в трубопроводах водяных сетей.
Грязевик горизонтальный ГГ (серия ТС-565) Ду 150, 200, 250, 300, 350, 400 представляет собой узел расширения трубопровода с изменением направления воды и фильтрацией ее специальной сеткой, под которой происходит отсечение, выпадание в осадок и накапливание крупных и взвешенных частиц. Работа грязевика заключается в приеме воды, отфильтровывании ее от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.
Серийные грязевики выпускаются следующих модификаций:
- абонентские (тепловых пунктов)- ТС-569.00.000;
- вертикальные: ТС-568.00.000 и ТС-567.00.000;
- горизонтальные: ТС-565.00.000 и ТС-566.00.000.
Условием нормальной работы грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика. Периодически, по мере накапливания грязи в поддоне горизонтального грязевика и забивания сетки окалиной или другими взвешенными частицами производится отключение грязевика и очистка его от грязи, промывка сетки через штуцер (муфту) в нижней части корпуса. Осмотр и очистка внутренней поверхности корпуса грязевика, а также замена паронитовых прокладок необходимо производить не реже одного раза в 2-3 года во время остановки грязевика.
Эксплуатация горизонтальных грязевиков должна выполняться в соответствии с «Правилами безопасной эксплуатации трубопроводов пара и горячей воды». Грязевики не подлежат регистрации в органах Ростехнадзора. Полный назначенный срок службы грязевиков составляет 20 лет.

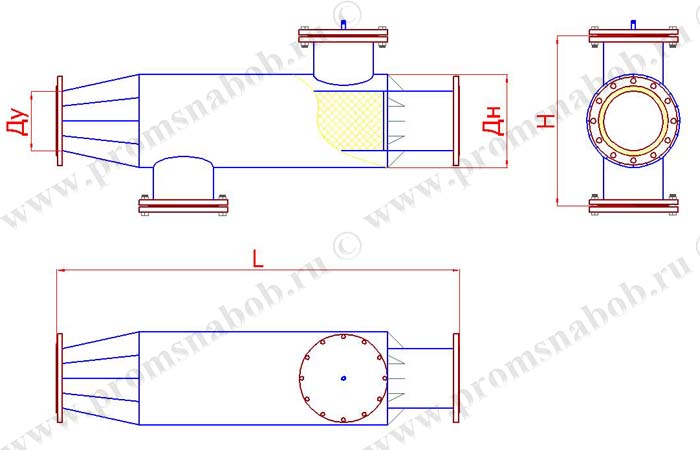

Габаритные и присоединительные размеры грязевика горизонтального серии ТС-565 исп. 1
| Ду, мм | Дн, мм | L, мм | H, мм | Ру, кгс/см2 |
| 150 | 426 | 1400 | 626 | 16/25 |
| 200 | 426 | 1700 | 700 | 16/25 |
| 250 | 426 | 1830 | 786 | 16/25 |
| 300 | 530 | 1895 | 816 | 16/25 |
| 350 | 530 | 1950 | 893 | 16/25 |
| 400 | 630 | 2026 | 1020 | 16/25 |
Гарантия на горизонтальный грязевик
Гарантийный срок эксплуатации – 24 месяца с момента включения грязевика в эксплуатацию, но не более 36 месяцев со дня отгрузки в адрес потребителя, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
