Грязевик вертикальный ГВ (серии ТС-567) Ду 200, 250, 300
Вертикальный грязевик
Грязевики предназначены для фильтрации или очистки воды от крупных и средних взвешенных частиц в трубопроводах водяных сетей.
Грязевик вертикальный ГВ (серия ТС-567) Ду 200, 250, 300 представляет собой узел расширения трубопровода с изменением направления воды и фильтрацией ее специальной сеткой, под которой происходит отсечение, выпадание в осадок и накапливание крупных и взвешенных частиц. Работа грязевика заключается в приеме воды, отфильтровывании ее от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.
Серийные грязевики выпускаются следующих модификаций:
- абонентские (тепловых пунктов)- ТС-569.00.000;
- вертикальные: ТС-568.00.000 и ТС-567.00.000;
- горизонтальные: ТС-565.00.000 и ТС-566.00.000.
Условием нормальной работы вертикального грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика. Периодически, по мере накапливания грязи в поддоне грязевика и забивания сетки окалиной или другими взвешенными частицами производится отключение грязевика и очистка его от грязи, промывка сетки через штуцер (муфту) в нижней части корпуса. Осмотр и очистка внутренней поверхности корпуса грязевика, а также замена паронитовых прокладок необходимо производить не реже одного раза в 2-3 года во время остановки грязевика.
Эксплуатация вертикального грязевика
Эксплуатация грязевиков должна выполняться в соответствии с «Правилами безопасной эксплуатации трубопроводов пара и горячей воды». Грязевики не подлежат регистрации в органах Ростехнадзора. Полный назначенный срок службы грязевиков составляет 20 лет.
Гарантийный срок эксплуатации – 24 месяца с момента включения грязевика в эксплуатацию, но не более 36 месяцев со дня отгрузки в адрес потребителя, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

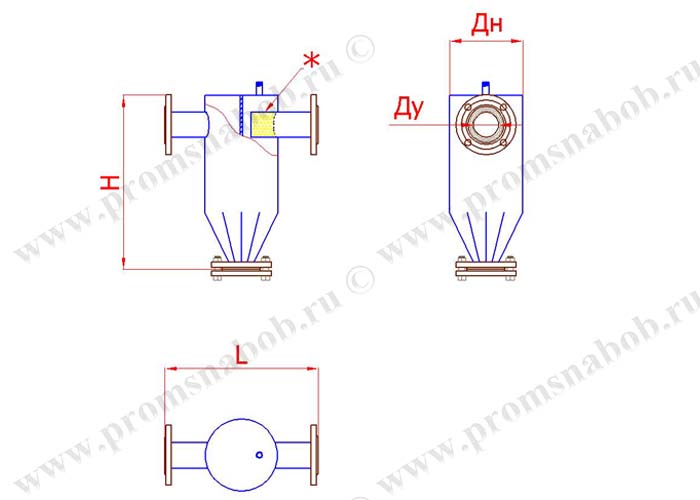

Габаритные и присоединительные размеры грязевика вертикального ГВ (серии ТС-567) исп. 1
* возможность установки сетчатого фильтра
| Ду, мм | Дн, мм | L, мм | H, мм | Ру, кгс/см2 | Масса, кг |
| 200 | 426 | 730 | 875 | 16/25 | 260 |
| 250 | 530 | 844 | 1000 | 16/25 | 420 |
| 300 | 630 | 930 | 1230 | 16/25 | 650 |
| 350 | 630 | 990 | 1377 | 16/25 | 676 |
Дополнительная информация
| Наименование | Условное давление Ру, Мпа | Условный проход Ду, мм | Диаметр корпуса Дн, мм | Производи- тельность, т/ч | Масса, кг |
Цена |
||
|---|---|---|---|---|---|---|---|---|
 |
Грязевик вертикальный ГВ Ду-200, Ру-1,6 серии ТС-567.00.000-03 |
1,6 | 200 | 426 | 158 | 260 | 27640 руб. |
|
 |
Грязевик вертикальный ГВ Ду-200, Ру-2,5 серии ТС-567.00.000 |
2,5 | 200 | 426 | 158 | 310 | 29490 руб. |
|
 |
Грязевик вертикальный ГВ Ду-250, Ру-1,6 серии ТС-567.00.000-04 |
1,6 | 250 | 530 | 247,3 | 421 | 43380 руб. |
|
 |
Грязевик вертикальный ГВ Ду-250, Ру-2,5 серии ТС-567.00.000-01 |
2,5 | 250 | 530 | 247,3 | 520 | 45760 руб. |
|
 |
Грязевик вертикальный ГВ Ду-300, Ру-1,6 серии ТС-567.00.000-05 |
1,6 | 300 | 630 | 356 | 656 | 87450 руб. |
|
 |
Грязевик вертикальный ГВ Ду-300, Ру-2,5 серии ТС-567.00.000-02 |
2,5 | 300 | 630 | 356 | 730 | 99360 руб. |
|
