Грязевик тепловых пунктов абонентский ГТП (серии ТС-569) Ду 40, 50, 65, 80, 100, 125, 150, 200
Общие сведения
Грязевики предназначены для фильтрации или очистки воды от крупных и средних взвешенных частиц в трубопроводах водяных сетей.
Грязевик вертикальный тепловых пунктов (абонентский) ГТП (серия ТС-569) Ду 40, 50, 65, 80, 100, 125, 150, 200 представляет собой узел расширения трубопровода с изменением направления воды и фильтрацией ее специальной сеткой, под которой происходит отсечение, выпадание в осадок и накапливание крупных и взвешенных частиц. Работа грязевика заключается в приеме воды, отфильтровывании ее от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.
Грязевик вертикальный тепловых пунктов (абонентский) ГТП (серия ТС-569)
Серийные грязевики выпускаются следующих модификаций:
- абонентские (тепловых пунктов)- ТС-569.00.000;
- вертикальные: ТС-568.00.000 и ТС-567.00.000;
- горизонтальные: ТС-565.00.000 и ТС-566.00.000.
Условием нормальной работы грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика. Периодически, по мере накапливания грязи в поддоне грязевика и забивания сетки окалиной или другими взвешенными частицами производится отключение грязевика и очистка его от грязи, промывка сетки через штуцер (муфту) в нижней части корпуса. Осмотр и очистка внутренней поверхности корпуса грязевика, а также замена паронитовых прокладок необходимо производить не реже одного раза в 2-3 года во время остановки грязевика.
Эксплуатация грязевиков должна выполняться в соответствии с «Правилами безопасной эксплуатации трубопроводов пара и горячей воды». Грязевики не подлежат регистрации в органах Ростехнадзора. Полный назначенный срок службы грязевиков составляет 20 лет.
Гарантийный срок эксплуатации – 24 месяца с момента включения грязевика в эксплуатацию, но не более 36 месяцев со дня отгрузки в адрес потребителя, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Габаритные и присоединительные размеры грязевика тепловых пунктов ГТП серии ТС-569 (абонентского)
Ду 40-50 исп. 1
| Ду, мм | Дн, мм | L, мм | H, мм | Ру, кгс/см2 | Масса, кг |
| 40 | 108 | 305 | 300 | 10/16/25 | 17 |
| 50 | 159 | 359 | 360 | 10/16/25 | 19 |

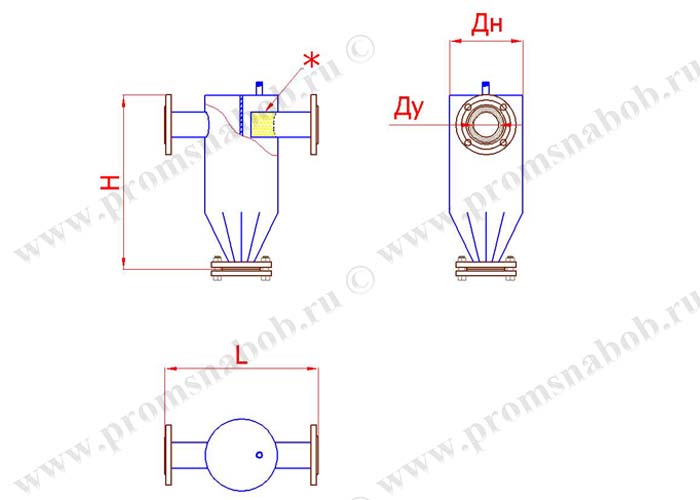

Ду 65-200 исп. 1
* возможность установки сетчатого фильтра
| Ду, мм | Дн, мм | L, мм | H, мм | Ру, кгс/см2 | Масса, кг |
| 65 | 219 | 460 | 500 | 16/25 | 48 |
| 80 | 219 | 460 | 500 | 16/25 | 49 |
| 100 | 273 | 517 | 550 | 16/25 | 70 |
| 150 | 325 | 567 | 650 | 16/25 | 118 |
| 200 | 426 | 727 | 873 | 16/25 | 260 |
