ФИПа Фильтр ионитный паралельно: точный ФИПа первой и второй ступени

Назначение фильтра фипа

Параллельно-точные ионитные фильтры первой ступени оснащают водоподготовительные установки электростанций, отопительные и промышленные котельные. Основанное их предназначение – обработка воды, удаление из нее Ca2+ и Mg2+ (катионов накипеобразователей) в процессе аммоний-натрий или натрий-водород-катионирования, а также хлоридных, сульфатных и нитратных анионов в процессе удаления из природных вод солей.

Описание инструкции фипа

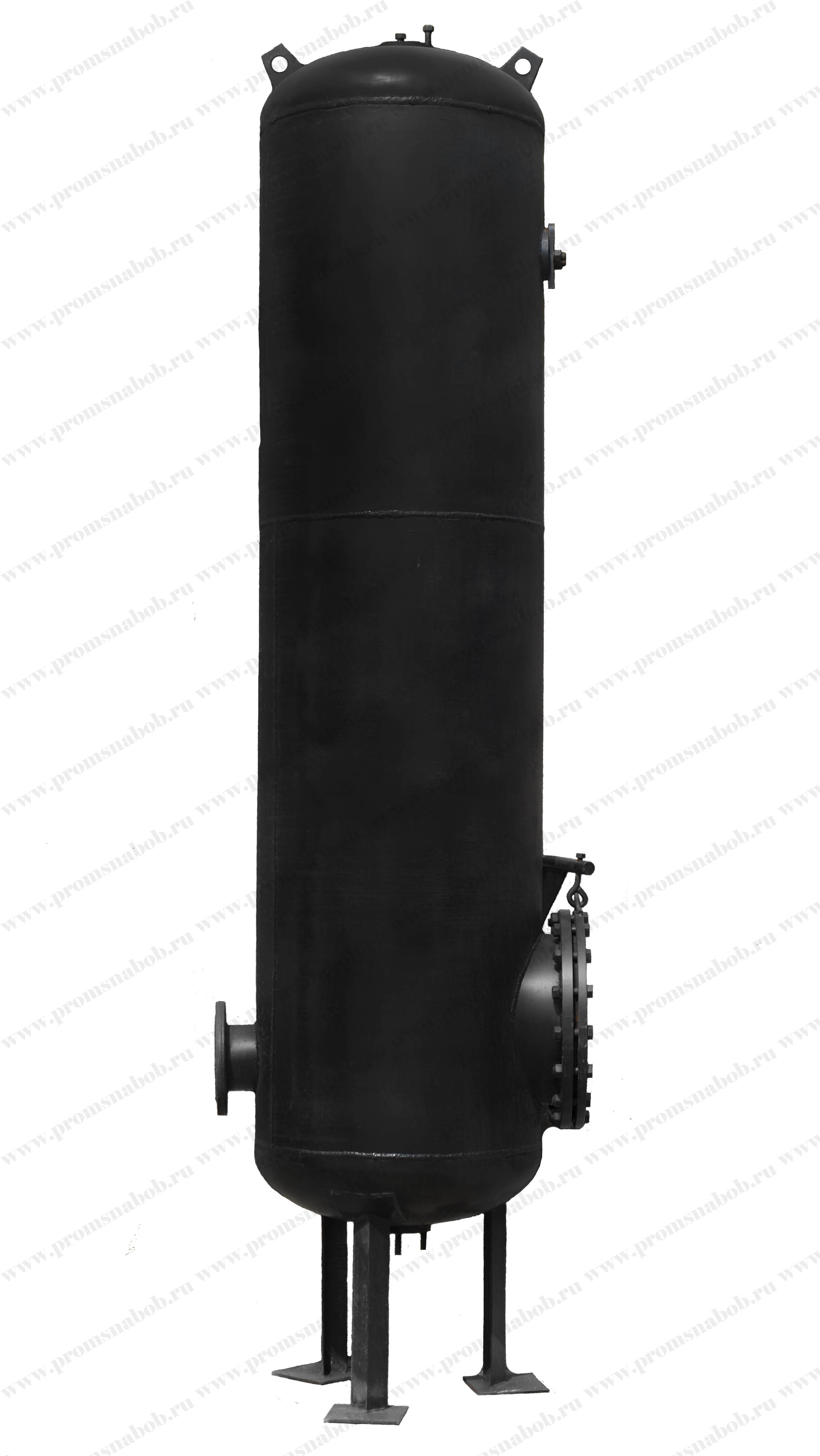

Параллельно-точные ионитные фильтры первой ступени включают в себя корпус, верхнее и нижнее распределительное устройство, трубопровод, запорную арматуру, а также пробоотборные устройства. Корпус изготовлен из листов стали, сваренных между собой, имеет цилиндрическую форму, к нему приваривается эллиптическое штампованное днище. На дно приваривается три опоры, предназначенные для установки фильтра на фундамент.

К центральной части нижнего и верхнего днища фильтра приварены фланцы. По фронту фильтра, снаружи к этим фланцам, прикреплены трубопроводы, внутри фланцев находятся распределительные устройства.

Из перфорированных труб сделано верхнее распределительное устройство, устроенное по типу «стакан в стакане». Одна из труб помещена внутрь другой, нижний конец обеих труб при этом заглушен. С подающей трубой объединяется верхний конец внутренней трубы, а с наружной трубой соединена внутренняя труба, при этом верхним своим концом она упирается в эллиптическое днище.

Если диаметр фильтра меньше 1,5 м, то нижнее сборно-распределительное устройство может быть изготовлено в двух разновидностях (в зависимости от пожеланий заказчика): «копирующего типа» или «ложное днище».

Если диаметр фильтра 2-3 м, то тогда сборно-распределительное устройство бывает только «копирующего типа».

В фильтре ФИПа I 1,5-0,6 а также ФИПаI 2,0-0,6 и ФИПаI 2,6-0,6 нижнее распределительное устройство изготовлено в разновидности «копирующего типа, паук».

Материалы

Корпус фильтра выполнен из углеродистой стали, а также приспособлен для последующего нанесения противокоррозионного покрытия. Для изготовления трубопроводов внешней обвязки была применена углеродистая сталь, специально для Na - катионитовых фильтров, а также нержавеющая сталь, специально для H-OH - ионирования. Нижнее и верхнее сборно-распределительное устройство, а также щелевые колпачки типа ФЭЛ изготовлены из нержавеющей стали.

Параллельно-точный ионитный фильтр фипа второй ступени

Назначение

Параллельно-точный ионитный фильтр фипа второй ступени в первую очередь предназначен для работы в схемах установок полного или глубокого химического удаления солей для второй и третьей ступени водород-катионирования, натрий-катионирования и анионирования. Их используют на водоподготовительных установках электростанций, отопительных и промышленных котельных. Во время использования фильтров данного типа в схемах глубоко удаления солей из воды удаляются практически все анионы и катионы, кроме кремниевой кислоты. Во время использования фильтра в режиме полного химического удаления солей удаляется также и кремниевая кислота. В комплектацию входит: Материал корпуса: углеродистая сталь, подготовленная для нанесения антикоррозионного покрытия; Верхнее сборно-распределительное устройство, выполненное по типу «стакан в стакане»; Нижнее сборно-распределительное устройство, выполненное по «копирующему типу»; Материал обвязки по фронту трубопроводов – нержавеющая/углеродистая сталь; Запорно-регулирующая арматура – дисковые поворотные затворы. КИП – 2 манометра.
